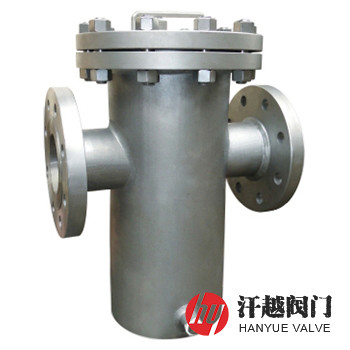

SRBIF雙相不銹鋼2205籃式過濾器是一種中部筒體、濾網座、進出液口接管、法蘭和法蘭蓋及過濾籃等主要部件采用2205材質的過濾器，該鋼種綜合了奧氏體型和鐵素體型不銹鋼二者的優點，具有良好的韌性、強度和焊接性，其屈服強度可達普通不銹鋼的兩倍，耐中性氯化物應力腐蝕性能遠超18-8型不銹鋼，并具有良好的抗點蝕和縫隙腐蝕能力，所以特別適用于介質中氯離子含量較高及含硫化物的工況，以過濾其中的固體雜質。
SRBIF雙相不銹鋼2205籃式過濾器左側為進液接管，右側為出液接管，中部筒體內放置有濾筒，各管端分別與一法蘭焊接。當介質由進液接管通過中筒進入過濾藍后，固體雜質顆粒被阻擋在濾網內，而潔凈的流體通過濾筒由過濾器出口排出，當需要清洗時，只要旋開筒體底部排放絲堵，排凈流體，然后拆卸頂部法蘭蓋，取出過濾籃，洗凈后重新裝入即可。本產品對照的國內牌號為022Cr22Ni5Mo3N，統一數字代號為S22253，美標ASTM A789M-05b標準使用S31803或S32205表示。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | 2205 | S31803 | S32205 | S22253 | 022Cr22Ni5Mo3N |
2 | 接 管 | 2205 | S31803 | S32205 | S22253 | 022Cr22Ni5Mo3N |
3 | 法 蘭 | 2205 | S31803 | S32205 | S22253 | 022Cr22Ni5Mo3N |
4 | 法 蘭 蓋 | 2205 | S31803 | S32205 | S22253 | 022Cr22Ni5Mo3N |
5 | 密封墊片 | PTFE | PTFE | PTFE | PTFE | PTFE |
6 | 過 濾 籃 | 2205 | S31803 | S32205 | S22253 | 022Cr22Ni5Mo3N |
7 | 螺 栓 | 304 | 304 | 304 | 304 | 304 |
8 | 螺 母 | 304 | 304 | 304 | 304 | 304 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
檢驗驗收 | SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收 | ||||
過濾精度 | 20μm ~ 16000μm | ||||
公稱壓力 | 公稱直徑 | 尺寸(mm) | B | ||||
D1 | L | H1 | H2 | H | |||
1.0 ~ 2.5 (Class150) 2.0 | 25 | 89 | 220 | 160 | 260 | 480 | R ? |
32 | 89 | 220 | 165 | 270 | 495 | R ? | |
40 | 114 | 280 | 180 | 300 | 550 | R ? | |
50 | 114 | 280 | 180 | 300 | 550 | R ? | |
65 | 140 | 330 | 220 | 350 | 650 | R ? | |
80 | 168 | 340 | 260 | 400 | 740 | R ? | |
100 | 219 | 420 | 310 | 470 | 880 | R ? | |
150 | 273 | 500 | 430 | 620 | 1175 | R ? | |
200 | 325 | 560 | 530 | 780 | 1495 | R ? | |
250 | 426 | 660 | 640 | 930 | 1810 | R ? | |
300 | 478 | 750 | 840 | 1200 | 2310 | R ? | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構形式、法蘭執行標準、公稱直徑、公稱壓力、殼體材質、濾芯材料、工作介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
