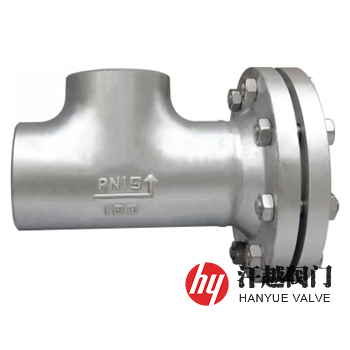

SRT2側流式T型過濾器是一種采用對焊管件中的等徑三通和接管與對焊、帶頸平焊或板式平焊鋼制管法蘭通過焊接工藝焊制而成的加長型側流式T型過濾器，它適用于管線輸送系統中介質流向發生90度變化且過濾面積需要增大的工況場合，是除去管道流體介質中固體顆粒的常用粗過濾設備，當流體進入置有一定規格的濾筒濾網后，其雜質被阻擋，而清潔的濾液則由物料出口流出。本產品與基本型側流式T型過濾器主要的區別在于殼體右部加長，從而增加了過濾面積。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 殼 體 | 20 | 1Cr5Mo | 304 | 316 | 316L |
2 | 接 管 | 20 | 1Cr5Mo | 304 | 316 | 316L |
3 | 法 蘭 | A105 | 1Cr5Mo | 304 | 316 | 316L |
4 | 法 蘭 蓋 | Q235B | 1Cr5Mo | 304 | 316 | 316L |
5 | 墊 片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 濾筒濾網 | 304 | 304 | 304 | 316 | 316L |
7 | 螺 柱 | 35CrMo | 35CrMo | 304 | 316 | 316 |
8 | 螺 母 | 30CrMo | 30CrMo | 304 | 316 | 316 |
9 | 排污螺塞 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 14382-2008 管道用三通過濾器 | ||||
對焊端部 | GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017 | ||||
檢驗試驗 | GB/T 14382-2008 管道用三通過濾器 | ||||
工作溫度 | -196℃ ~ 540℃ | ||||
公稱壓力 | 公稱尺寸 | 安裝尺寸mm | 過濾面積 | 排污口N | ||
H | L1 | L2 | ||||
16 ~ 40 (Class150) 20 (Class300) 50 | 50 | 64 | 338 | 326 | 210 | R ? |
65 | 76 | 408 | 393 | 295 | R ? | |
80 | 86 | 451 | 436 | 406 | R ? | |
100 | 105 | 556 | 532 | 520 | R ? | |
125 | 124 | 602 | 584 | 870 | R ? | |
150 | 143 | 633 | 600 | 940 | R ? | |
200 | 178 | 731 | 698 | 1600 | R ? | |
250 | 216 | 817 | 784 | 2400 | R ? | |
300 | 254 | 915 | 882 | 3000 | R ? | |
350 | 279 | 1043 | 1010 | 4000 | R ? | |
400 | 305 | 1106 | 1073 | 5000 | R ? | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明公稱壓力、公稱通徑、殼體材質、濾筒濾網材料等，本產品有加長型正折流式和加長型反折流式兩種，法蘭可采用對焊或板式平焊等，具體詳情請聯系我司銷售技術人員。
