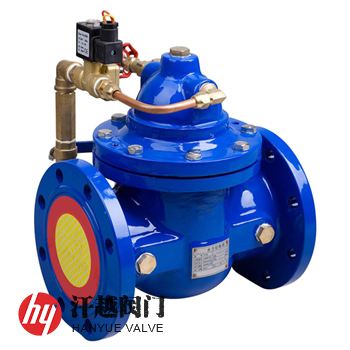

SK600X水力電動控制閥是利用電信號遙控電磁導閥，借助水的作用力開啟或關閉閥門，其常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管路系統，實現遠程操作，并可取代閘閥和蝶閥用于大型電動裝置，閥門關閉速度可調，平穩關閉而不產生壓力波動。本產品體積小、重量輕、使用方便、安全可靠，電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。
SK600X水力電動控制閥由主閥、電磁閥、針閥、球閥和微型過濾器等組成水力控制接管系統，當閥門從進口端給水時，水流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出，球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。本產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

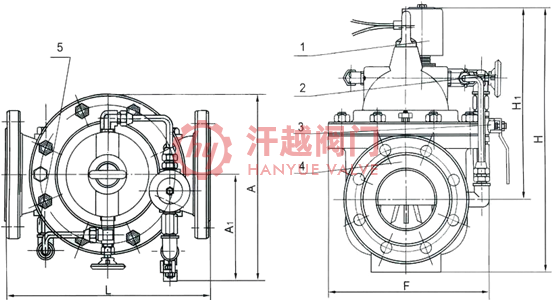

序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | O 型 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
8 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 電 磁 閥 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2017 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2017 水力控制閥 | ||||
介質溫度 | 0℃~80℃ | ||||
公稱壓力 | 公稱通徑 | 尺寸mm | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 20 | 150 | — | 342 | — | 269 | — |
25 | 160 | — | 342 | — | 269 | — | |
32 | 180 | — | 342 | — | 269 | — | |
40 | 200 | — | 395 | — | 300 | — | |
50 | 205 | — | 395 | — | 300 | — | |
65 | 215 | — | 385 | — | 288 | — | |
80 | 245 | — | 420 | — | 310 | — | |
100 | 292 | — | 500 | — | 340 | — | |
125 | 330 | — | 540 | — | 380 | — | |
150 | 355 | — | 575 | — | 410 | — | |
200 | 495 | — | 665 | — | 440 | — | |
250 | 600 | — | 720 | — | 460 | — | |
300 | 698 | — | 750 | — | 480 | — | |
350 | 787 | — | 830 | — | 516 | — | |
400 | 914 | — | 900 | — | 560 | — | |
500 | 978 | — | 900 | — | 560 | — | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱通徑、公稱壓力、主閥材質、元件材料要求等，本產品按不同管位的需求，分為隔膜型和活塞型二種形式，口徑在DN400以下采用隔膜型，口徑在DN350以上采用活塞型，兩種動作原理相同。
