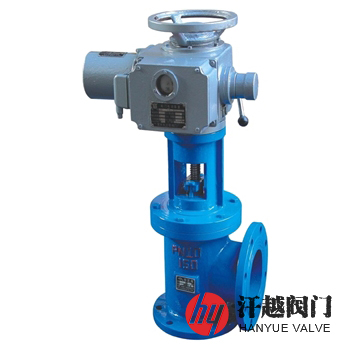

J944X電動角式排泥閥由閥體、閥板、閥桿、支架等零部件和電動執行機構組成，電裝固定安裝在閥門支架上，并與閥桿頂部相連，其接通電源后，通過將控制信號轉換成相應的動作來驅動閥桿帶動閥板升降，以達到流體通斷，從而快速排除池內污泥。該閥在出現停電或自動控制不正常的情況下，也可以就地轉動電裝上的手輪控制閥門開關。
J944X電動角式排泥閥采用熱合橡膠全襯膠閥板，關閉后密封性能好，無滲漏。該閥驅動方式為電動集中控制，開啟時間短，阻力系數小，啟閉速度快，與液動和氣動相比具有無運動和機械磨損，對泥沙淤積不敏感，不需要潤滑等優點。本產品主要安裝在給排水、污廢水、石油、化工等領域的反應池、沉定池等用以定期排除池底污泥的場所。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M |
2 | 閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M |
3 | 閥 板 | HT200 | QT450-10 | WCB | CF8 | CF8M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
5 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 支 架 | HT200 | QT450-10 | WCB | CF8 | CF8M |
7 | 螺 栓 | 35 | 35 | 35 | 304 | 316 |
8 | 螺 母 | 45 | 45 | 45 | 304 | 316 |
9 | 電 裝 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 |
電源電壓 | 220V或380V | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
介質溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | |||||||
L1 | L2 | H | D | D1 | D2 | b-f | Z-?d | ||
10 | 50 | 110 | 95 | 200 | 165 | 125 | 102 | 18-3 | 4-18 |
80 | 135 | 125 | 230 | 200 | 160 | 138 | 20-3 | 8-18 | |
100 | 160 | 125 | 250 | 220 | 180 | 158 | 20-3 | 8-18 | |
150 | 205 | 145 | 300 | 285 | 240 | 212 | 22-3 | 8-22 | |
200 | 220 | 185 | 350 | 340 | 295 | 268 | 24-3 | 8-22 | |
250 | 260 | 205 | 400 | 395 | 350 | 320 | 26-3 | 12-22 | |
300 | 280 | 245 | 450 | 445 | 400 | 370 | 26-4 | 12-22 | |
400 | 335 | 310 | 550 | 565 | 515 | 482 | 26-4 | 16-26 | |
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排泥閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥體材質等，本產品高度H如用戶需要加高訂貨時請注明，不注明按以上尺寸表中H供貨。
