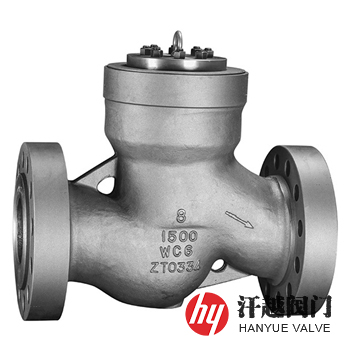

鉻鉬鋼止回閥是一種閥體、閥蓋、導向套、閥瓣等由ASTM A217 WC6、A217 WC9、A217 C12A或ZG15CrMo、ZG20CrMoV、ZG15Cr1Mo1V等材質鑄制而成，適用于公稱壓力不大于PN420(Class2500)、工作溫度大于425℃小于或等于570℃的火力發電廠汽、水系統用法蘭、焊接連接的高溫高壓止回閥。該閥閥瓣座落于閥體上閥座密封面上，除了閥瓣可以自由地升降之外，其余部分如同直通式截止閥一樣，當介質流動時，介質壓力使閥瓣從閥座密封面上抬起，閥門開啟，當介質流動停止時，閥瓣自動回落到閥座上，切斷介質流。本產品所選用的材料屬用合金元素鉻和鉬提高高溫蠕變強度的鉻鉬鋼或鉻鉬釩鋼，具有優異的抗氫腐蝕性能和耐高溫氧化能力，同時還有較高的高溫持久強度和蠕變極限，從而在高溫高壓臨氫環境中得到了廣泛應用。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | A217 WC6 | A217 WC9 | A217 C12A | ZG15CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
2 | 閥 蓋 | A217 WC6 | A217 WC9 | A217 C12A | ZG15CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
3 | 導 向 套 | A217 WC6 | A217 WC9 | A217 C12A | ZG15CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
4 | 閥 瓣 | A217 WC6 | A217 WC9 | A217 C12A | ZG15CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
5 | 閥 座 | A182 F11 Cl.2 | A182 F22 Cl.3 | A182 F91 | 15CrMo | 12CrMoV | 12CrMoV |
6 | 墊 片 | 304+Graphite | 304+Graphite | 304+Graphite | 304+Graphite | 304+Graphite | 304+Graphite |
7 | 螺 栓 | A193 B16 | A193 B16 | A193 B16 | 25Cr2MoVA | 25Cr2Mo1VA | 25Cr2Mo1VA |
8 | 螺 母 | A194 16 | A194 16 | A194 16 | 35CrMoA | 35CrMoA | 35CrMoA |
公稱壓力Class | 150 | 300 | 600 | 900 | 1500 | 2500 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 | 63.0 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 | 46.2 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975 | |||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986 | |||||

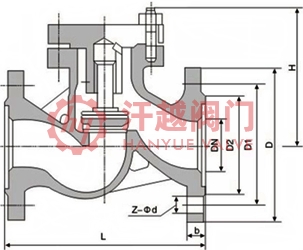

公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 203 | 165 | 300 | 2 | 267 | 190 |
2 ? | 216 | 175 | 2 ? | 292 | 205 | ||
3 | 241 | 190 | 3 | 318 | 220 | ||
4 | 292 | 215 | 4 | 356 | 245 | ||
6 | 356 | 270 | 6 | 444 | 295 | ||
8 | 495 | 320 | 8 | 533 | 330 | ||
10 | 622 | 365 | 10 | 622 | 420 | ||
12 | 698 | 415 | 12 | 711 | 485 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥體材料、介質溫度、法蘭標準和法蘭密封面形式等，本產品可采用國標、美標、德標、日標等設計標準制造。
