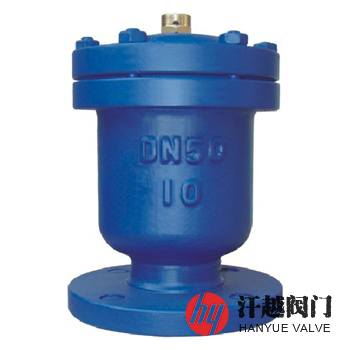

QB1單口排氣閥是一種由閥體、閥蓋、排氣口、浮球和塞子及密封圈等組成，用于供水管道內產生負壓時能自動吸氣，在管內存有空氣時能快速排氣，防止管道破裂保護的單口浮球式進排氣閥。其主要安裝在供水工程小口徑管道上的頂端或閉氣地方，排除水管路內的氣體(如管路空管通水或工作壓力下排氣)，減少系統的壓力損失，提高系統的工作效率，另外，當管路系統檢修或其他原因放出管路中水時，則能吸入大量的空氣，以防止管路由于產生負壓和水速分離，使管路出現變形或破裂等事故。本產品結構簡單、經久耐用，動作靈活且無需保養維護。
QB1單口排氣閥在管路充水前，浮球在自身重量作用下落入閥腔下部，使排氣孔處于全開狀態，在充水過程中，管內的空氣在水壓強作用下進入閥腔內，并從排氣口快速排出，隨著空氣的排出，水逐漸進入閥體內，浮起浮球，密封住排氣孔，達到自行密封。充滿水的管路中，空氣逐漸進入管路頂端處的閥體內，待空氣積聚到一定量時，浮球失去浮力而下降，離開原來密封位置，這時空氣又從排氣口排出，隨后浮球又恢復到原來密封的位置。當管路內產生負壓，需補氣時，浮球順水下落，打開排氣口吸入大量空氣，防止了由負壓引起的管路損壞。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥??????? 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥??????? 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 排? 氣? 口 | H59 | H59 | 304 | 316 | 316L |
4 | 塞??????? 子 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 浮??????? 球 | 304 | 304 | 304 | 316 | 316L |
6 | 密? 封? 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 螺??????? 柱 | 304 | 304 | 304 | 316 | 316 |
8 | 螺??????? 母 | 304 | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T?17241.6-2008、JB/T?79-2015、GB/T?9113-2010、ASME?B16.5-2017等 | ||||
檢驗試驗 | GB/T?13927-2008、API?598-2016 | ||||
適用介質 | 污水、清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃?~?80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||||
L | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 15 | 135 | 210 | 95 | 65 | 45 | 14-2 | 4-14 |
20 | 135 | 210 | 105 | 75 | 55 | 14-2 | 4-14 | |
25 | 135 | 210 | 115 | 85 | 65 | 14-2 | 4-14 | |
40 | 150 | 210 | 145 | 110 | 85 | 16-3 | 4-18 | |
50 | 150 | 210 | 160 | 125 | 100 | 16-3 | 4-18 | |
表中只列出了部分JB/T?79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥體及浮球材質等，本產品有法蘭和絲扣連接兩種，若需要了解絲扣連接的性能參數、結構尺寸、價格等詳情，請聯系我們。
