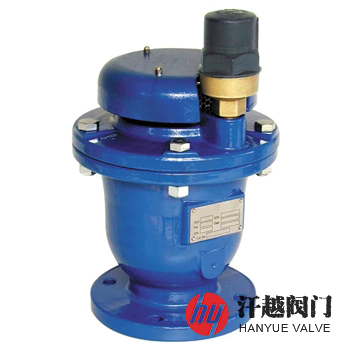

D-060高流量組合排氣閥是一種由快速大流量進排氣閥和卷簾式微量排氣閥組合而成的卷簾復合式排氣閥，其排氣口采用通透式結構，當管道內開始進水時，能快速排出管中的氣體，閥內流道結構設計利用空氣動力學原理，確保在高速排氣時浮球不會被吹起，實現全壓條件下排氣。當管內注滿水時，主排氣口封住，運行過程中產生的少量積氣，會通過卷簾式微量排氣閥排出，以避免管內氣體的聚集，卷簾式微量排氣閥采用卷簾密封式結構，靈敏的動作能快速的排出累積的少量氣體且能快速密封，大大減少了被雜物堵塞的可能性，相同的排氣口能適應很大的排氣壓力范圍，同時具有自凈功能。當管道內水流中斷或產生負壓時，主浮球會下落，打開主排氣口，快速吸入氣體，補充到管內，以保護管道不受損壞。
D-060高流量組合排氣閥閥體、閥蓋等部件采用特別防腐涂料，浮球采用不銹鋼，微量排氣閥采用非金屬防腐蝕材料，使小尺寸部位的耐腐蝕性能大大提高，整個排氣閥既符合飲用水系統標準又適合其他清水系統。該閥采用防凍、防盜結構設計，卷簾式微量排氣閥內置式安裝，有效保護微量排氣閥的安全性，微量排氣結構不是從閥頂開始排氣，確保閥門頂端始終有一段空氣，有效保護閥體不被凍裂。本產品結構簡單，進排氣量高，可靠性高，運行平穩，避免發生水錘現象，被廣泛應用于清水、原水、飲用水等給排水管網系統中。
序號 | 零部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
4 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
5 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 微量排氣閥 | QT450 | WCB | CF8 | CF8M | CF3M |
7 | 螺 栓 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 65℃ | ||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | ||||||
Φ | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 20 | 195 | 320 | 105 | 75 | 55 | 14-2 | 4-14 |
25 | 195 | 320 | 115 | 85 | 65 | 14-2 | 4-14 | |
32 | 195 | 320 | 135 | 100 | 78 | 16-2 | 4-18 | |
40 | 195 | 320 | 145 | 110 | 85 | 16-3 | 4-18 | |
50 | 195 | 320 | 160 | 125 | 100 | 16-3 | 4-18 | |
65 | 195 | 320 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 260 | 395 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 345 | 500 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 425 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 465 | 680 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 505 | 780 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 605 | 860 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 660 | 940 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
