排氣閥

: 更新時間2023-04-22 13:16:17; 產品名稱; 型??????? 號K-060; 公稱通徑DN20~DN400、NPS?~NPS16; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

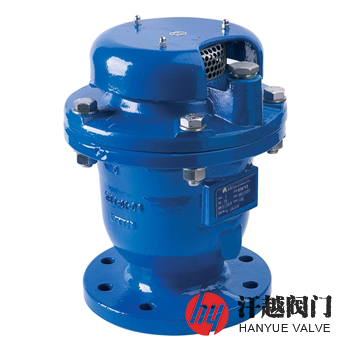

K-060低壓進排氣閥產品概述

K-060低壓進排氣閥是一種卷簾復合式排氣閥，其排氣口采用通透式結構設計，實現快速大量的排氣，特別適用于低壓工況，可在空管道充水時排放管道內的空氣又能在管道排空或出現負壓時吸入空氣。該閥體積小，重量輕，結構簡單，進排氣量高，可靠性高，運行平穩，避免發生水錘現象；卷簾式密封，效果好；超大排氣口可防止排氣口被雜質堵塞。本產品適用于清水、原水、飲用水系統，適用溫度-20℃~90℃。

K-060低壓進排氣閥具有大排量優點，其超大進排氣口保證了空氣以較高的流量進出高速排放的氣流，甚至混合水霧的高速氣流也不會使排氣口提前封閉而導致氣密封，排氣口僅在空氣徹底排放后才會封閉，任何時候只要系統內壓低于大氣壓，例如發生水柱分離現象時，空氣閥就會立即打開向系統內進氣，防止系統內產生真空。同時，在系統排空時及時進氣可加快排空速度。本產品排氣過程平穩，可防止出現壓力波動或其他破壞性現象，可有效的保護管道安全。

K-060低壓進排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	浮球	304	304	304	316	316L
3	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
4	閥蓋	QT450	WCB	CF8	CF8M	CF3M
5	排氣罩	QT450	WCB	CF8	CF8M	CF3M
6	防護網	304	304	304	316	316L
7	螺柱	304	304	304	316	316
8	螺母	304	304	304	316	316

K-060低壓進排氣閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	清水、原水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

K-060低壓進排氣閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	尺寸mm
公稱壓力 Class	公稱尺寸 NPS	Φ	H	D	D1	D2	b-f	Z-?d
150(PN20)	1	195	320	110	79.4	51	9.6-2	4-16
	1 ?	195	320	115	88.9	64	11.2-2	4-16
	1 ?	195	320	125	98.4	73	12.7-2	4-16
	2	195	320	150	120.7	92	14.3-2	4-19
	2 ?	242	375	180	139.7	105	15.9-2	4-19
	3	242	375	190	152.4	127	17.5-2	4-19
	4	345	395	230	190.5	157	22.3-2	8-19
	6	350	615	280	241.3	216	23.9-2	8-22
	8	400	715	345	298.5	270	27.0-2	8-22
	10	465	880	405	362.0	324	28.6-2	12-25
	12	510	990	485	431.8	381	30.2-2	12-25
	16	656	1100	595	539.8	470	35.0-2	16-29
表中只列出了部分ASME B16.5標準Class150法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

K-060低壓進排氣閥結構圖

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準和密封面形式、閥體及閥內件材料等，本文中所述的圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們。

上一條：彌合性水錘預防閥下一條：高流量組合排氣閥
