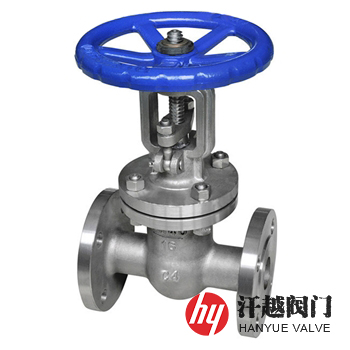

C4鋼閘閥是一種主體部件由00Cr14Ni14Si4鋼鑄件或鍛件加工而成，閘板由閥桿帶動，沿通路中心線的垂直方向移動，通過閥門的全開或全關，實現對管道內中低溫濃硝酸介質的流通或截?cái)嗟牟讳P鋼閘閥。該閥所選用的材料屬超低碳高硅奧氏體不銹鋼，在強氧化介質中具有極好的耐蝕性能，特適合在濃硝酸介質中使用，還耐各種濃硝酸和硫酸混合酸的腐蝕，因含碳量小于等于0.04%，故俗稱C4鋼，實驗表明，在98%的濃硝酸中，起鈍化作用的主要元素是Si而非Cr，因此從其成分中可以看出，為了提高鋼材的耐濃硝酸腐蝕能力，與304L相比，它降低了鋼中的含Cr量，提高了含Ni量，并顯著地提高了含Si量，在濃硝酸中，耐蝕性要比304L高出幾十倍。本產品適用于不需要經常啟閉而且保持閘板全開或全閉的工況場合，不宜作調節或節流使用。
部件名稱 | 材料名稱 | |||
閥 體 | C4鋼 | 00Cr14Ni14Si4 | KY704 | 00Cr16Ni14Si4 |
閥 蓋 | C4鋼 | 00Cr14Ni14Si4 | KY704 | 00Cr16Ni14Si4 |
閘 板 | C4鋼 | 00Cr14Ni14Si4 | KY704 | 00Cr16Ni14Si4 |
閥 座 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr16Ni14Si4 | 00Cr16Ni14Si4 |
閥 桿 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr16Ni14Si4 | 00Cr16Ni14Si4 |
填料壓蓋 | C4鋼 | 00Cr14Ni14Si4 | KY704 | 00Cr16Ni14Si4 |
填 料 | PTFE | PTFE | PTFE | PTFE |
螺 栓 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
螺 母 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
上密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
L | H | L | H | ||||
16 | 15 | 130 | 170 | 25 | 15 | 130 | 172 |
20 | 150 | 190 | 20 | 150 | 191 | ||
25 | 160 | 205 | 25 | 160 | 205 | ||
32 | 180 | 270 | 32 | 180 | 270 | ||
40 | 200 | 310 | 40 | 200 | 300 | ||
50 | 250 | 358 | 50 | 250 | 357 | ||
65 | 265 | 373 | 65 | 265 | 376 | ||
80 | 280 | 435 | 80 | 280 | 434 | ||
100 | 300 | 500 | 100 | 300 | 502 | ||
125 | 325 | 614 | 125 | 325 | 613 | ||
150 | 350 | 674 | 150 | 350 | 675 | ||
200 | 400 | 818 | 200 | 400 | 819 | ||
250 | 450 | 969 | 250 | 450 | 968 | ||
300 | 500 | 1145 | 300 | 500 | 1144 | ||
350 | 550 | 1280 | 350 | 550 | 1280 | ||
400 | 600 | 1452 | 400 | 600 | 1451 | ||
450 | 650 | 1541 | 450 | 650 | 1542 | ||
500 | 700 | 1676 | 500 | 700 | 1678 | ||
600 | 800 | 1874 | 600 | 800 | 1875 | ||
700 | 900 | 2083 | 700 | 900 | 2082 | ||
800 | 1000 | 2400 | 800 | 1000 | 2403 | ||
900 | 1100 | 2950 | 900 | 1100 | 2952 | ||
1000 | 1200 | 3245 | 1000 | 1200 | 3244 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請?zhí)峁┕Q(chēng)通徑、公稱壓力、材料、法蘭標準和法蘭密封面形式等，本產品根據密封元件的形式分成幾種不同的類型：如楔式閘閥、平行式閘閥、平行雙閘板閘閥、楔式雙閘板閘等，較常用的形式是楔式閘閥和平行式閘閥。
