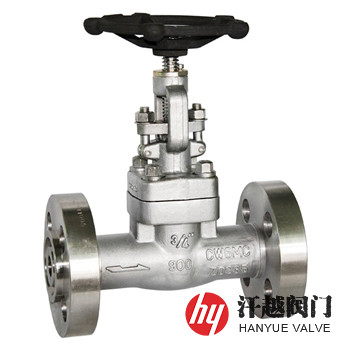

Inconel625閘閥是一種閥體、閥蓋等承壓件和內件采用ASTM A494 CW6MC或ASTM B564 N06625及Alloy 625、Inconel 625等材料鑄造或鍛造而成，并在650℃~980℃范圍內具有較高強度和良好抗氧化、耐腐蝕能力的因科鎳合金閘閥。該閥所使用的鋼種以鎳為基體(含量一般大于50%)，從低溫到980℃都具有良好的強度、韌性、抗疲勞性能以及優秀的抗點蝕和縫隙腐蝕的性能，并且不會產生由于氯化物引起的應力腐蝕開裂，能耐硝酸、磷酸、硫酸、鹽酸等各種無機酸及其混合溶液腐蝕，對氧化和還原環境的各種腐蝕性介質也有非常出色的抗蝕性。本產品在海水和含氯離子環境中幾乎不產生腐蝕，對工作介質為海水和鹽溶液具有很好的耐蝕性，在高溫工況也是一樣。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
2 | 閥 蓋 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
3 | 閥 桿 | B564 N06625 | B564 N06625 | Inconel 625 | Alloy 625 |
4 | 閘 板 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
5 | 閥 座 | B564 N06625 | B564 N06625 | Inconel 625 | Alloy 625 |
6 | 填 料 墊 | B564 N06625 | B564 N06625 | Inconel 625 | Alloy 625 |
7 | 螺 栓 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
8 | 螺 母 | A194 8 | A194 8 | A194 8 | A194 8 |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 178 | 400 | 300 | 2 | 216 | 470 |
2 ? | 191 | 490 | 2 ? | 241 | 525 | ||
3 | 203 | 510 | 3 | 283 | 535 | ||
4 | 229 | 585 | 4 | 305 | 635 | ||
6 | 267 | 775 | 6 | 403 | 805 | ||
8 | 292 | 955 | 8 | 419 | 1025 | ||
10 | 330 | 1160 | 10 | 457 | 1230 | ||
12 | 356 | 1375 | 12 | 502 | 1460 | ||
14 | 381 | 1570 | 14 | 762 | 1645 | ||
16 | 406 | 1765 | 16 | 838 | — | ||
18 | 432 | 1980 | 18 | 914 | 1840 | ||
20 | 457 | — | 20 | 991 | — | ||
24 | 508 | — | 24 | 1143 | — | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、使用介質、介質溫度等，本產品公稱尺寸不大于DN50的鍛造閘閥可采用剛性楔式單閘板，公稱尺寸不小于DN50的閘閥宜采用彈性楔式閘板。
