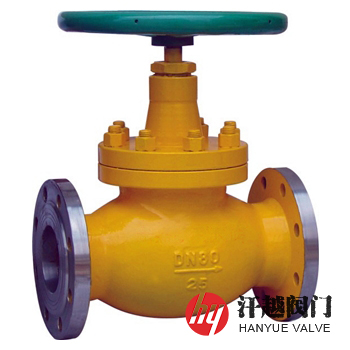

J41F、J41N燃氣截止閥是一種截流件由閥桿帶動，沿閥座的中心線作直線運動，以實現對管路中可燃性氣體流的流通或切斷以及流量調節用的閥門。該閥具有雙重密封結構，提高了密封性能，金屬硬密封面保護軟密封材料不過載受損，其閥瓣內裝有彈性裝置，當閥門外部失火時，軟密封材料被高溫?zé)龤В膹椥匝b置仍能保證閥門緊閉密封，從而形成了軟硬(內外)雙重密封結構，密封性能好。本產品采用彈性V形聚四氟乙烯或柔性石墨作為動密封填料，由壓緊螺母、不銹鋼彈簧提供初始密封，填料密封性能隨介質壓力上升而增強，具有自密封功能，因此，特適用于高中壓燃氣輸送用管道。
J41F、J41N燃氣截止閥密封面材料采用尼龍或聚四氟乙烯塑料，提高了關閉密封性能，并避免了因金屬密封面碰撞所產生的靜電火花而導致火災發生，其順時針轉動手輪，帶動閥桿使連接在閥桿上的閥瓣迎合閥座密封面，閥門關嚴，逆時針轉動手輪，帶動閥桿使連接在閥桿上的閥瓣離開閥座密封面，閥門打開。由于該閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，又因其閥座通口的變化與閥瓣的行程成正比例關系，比較適合于對燃氣流量的調節，因此，本產品非常適合作為切斷或調節以及節流用，被廣泛應用在城鎮供氣管網系統天然氣、液化石油氣等易燃性氣體介質管路上。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 瓣 | WCB | CF8 | CF3 | CF8M | CF3M |
5 | 閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 密 封 環 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | ||||
7 | 壓緊螺母 | 35 | 304 | 304 | 316 | 316 |
8 | 填 料 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
9 | 墊 片 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
10 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
11 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
上密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013 | ||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | ||||
檢驗試驗 | JB/T 9092-1999、API 598-2016 | ||||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
L | H | L | H | ||||
16 | 15 | 130 | 218 | 25 | 15 | 130 | 218 |
20 | 150 | 258 | 20 | 150 | 258 | ||
25 | 160 | 275 | 25 | 160 | 275 | ||
32 | 180 | 280 | 32 | 180 | 280 | ||
40 | 200 | 330 | 40 | 200 | 330 | ||
50 | 230 | 350 | 50 | 230 | 350 | ||
65 | 290 | 370 | 65 | 290 | 400 | ||
80 | 310 | 400 | 80 | 310 | 355 | ||
100 | 350 | 415 | 100 | 350 | 415 | ||
125 | 400 | 460 | 125 | 400 | 460 | ||
150 | 480 | 510 | 150 | 480 | 510 | ||
200 | 600 | 710 | 200 | 600 | 710 | ||
250 | 650 | 786 | 250 | 650 | 786 | ||
300 | 750 | 925 | 300 | 750 | 925 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質、內件材料、介質使用溫度，連接法蘭標準及密封面形式等，本產品密封材料低壓選用聚四氟乙烯，高壓采用尼龍。
