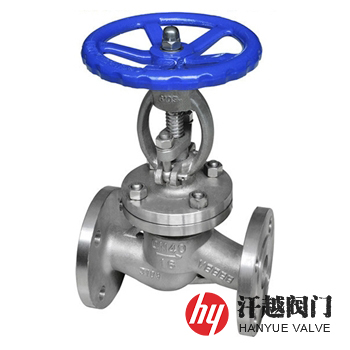

310S截止閥是一種閥體、閥蓋、閥瓣及閥桿等主要零部件采用310S或S31008及06Cr25Ni20等奧氏體鉻鎳不銹鋼鑄造或鍛造而成，適合安裝在超高溫物料管線輸送系統中，實現對管道內介質的流通或切斷及流量控制的不銹鋼截止閥。該閥主體所選用的材料具有很好的抗氧化性和耐腐蝕性，它的化學成分為C≤0.08%、Si≤1.50%、Mn≤2.00%、P≤0.040%、S≤0.030%、Ni:19.00%~22.00%、Cr:24.00%~26.00%，因為較高百分比的鉻和鎳，使得其擁有好得多的蠕變強度，在高溫下能持續作業，具有良好的耐高溫性，溫度在1200℃以下，一般很少起氧化皮，所以本產品在氧化性介質中有很好的耐蝕性，同時還有良好的高溫力學性能，因此，被廣泛應用于石油、石化、化工工業和核燃料后處理設備的耐蝕控制以及航空航天行業的耐熱控件。
部件名稱 | 材料名稱 | |||
閥??????? 體 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
閥??????? 蓋 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
閥??????? 瓣 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
閥??????? 桿 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
閥??????? 座 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
填料壓蓋 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
填??????? 料 | Graphite | Graphite | Graphite | Graphite |
螺??????? 栓 | A193?B8?Cl.2 | A193?B8?Cl.2 | 06Cr19Ni10 | 06Cr19Ni10 |
螺??????? 母 | A194?8 | A194?8 | 06Cr19Ni10 | 06Cr19Ni10 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
上密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T?12235-2007、ASME?B16.34-2013、BS?1873:1975 | |||
結構長度 | GB/T?12221-2005、ASME?B16.10-2017、BS?1873:1975 | |||
法蘭標準 | JB/T?79-2015、GB/T?9113-2010、HG/T?20592-2009、HG/T?20615-2009、ASME?B16.5-2017 | |||
檢驗試驗 | JB/T?9092-1999、API?598-2016、BS?6755-1:1986 | |||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
L | H | L | H | ||||
16 | 15 | 130 | 218 | 25 | 15 | 130 | 218 |
20 | 150 | 258 | 20 | 150 | 258 | ||
25 | 160 | 275 | 25 | 160 | 275 | ||
32 | 180 | 280 | 32 | 180 | 280 | ||
40 | 200 | 330 | 40 | 200 | 330 | ||
50 | 230 | 350 | 50 | 230 | 350 | ||
65 | 290 | 370 | 65 | 290 | 400 | ||
80 | 310 | 400 | 80 | 310 | 355 | ||
100 | 350 | 415 | 100 | 350 | 415 | ||
125 | 400 | 460 | 125 | 400 | 460 | ||
150 | 480 | 510 | 150 | 480 | 510 | ||
200 | 600 | 710 | 200 | 600 | 710 | ||
250 | 650 | 786 | 250 | 650 | 786 | ||
300 | 750 | 925 | 300 | 750 | 925 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請提供公稱通徑、公稱壓力、材質、使用溫度、法蘭標準和法蘭密封面形式等，本產品可采用國標、美標、德標、日標等多種設計標準生產制造。
