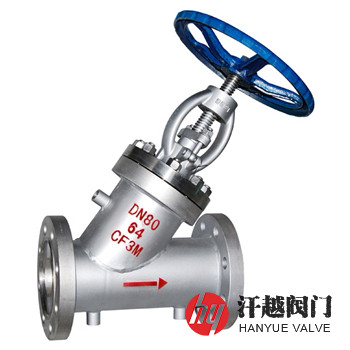

BJ45H、BJ45W保溫Y型截止閥是一種由Y形結構形式的閥體、閥蓋、閥瓣、閥座、閥桿和驅動裝置等部件組成的全保溫夾套截止閥，其在閥體進出口法蘭根部之間和外壁處焊接有保溫夾套，以便于注入蒸汽或熱油等流體，能夠對整個閥體進行保溫加熱，以保證所輸送的介質不因溫度變化而發生相變，或產生結晶現象。該閥閥瓣下端面制有與閥座相互配合的密封面，并與閥桿底端固定連接，閥桿貫徹閥蓋，頂端安裝有手輪，由鎖緊螺母固定。本產品具有良好的保溫、保冷特性，同時又能有效降低管路中介質熱量損失，特適合安裝在石油、化工、冶金及制藥等行業各類管路系統中用于截斷或接通易結晶、結焦、凍結的介質用。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 瓣 | WCB+HF | CF8+HF | CF3+HF | CF8M+HF | CF3M+HF |
4 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 填 料 | Graphite | Graphite | Graphite | Graphite | Graphite |
7 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
8 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 |
上密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 |
液體高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 13458、GB/T 12235、ASME B16.34 | ||||
結構長度 | JB/T 13458、GB/T 12221、API 6D、ASME B16.10 | ||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | GB/T 13927、JB/T 9092、API 598 | ||||
公稱壓力 PN | 公稱尺寸 DN | 連接端規格 A×B | 外形尺寸mm | 保溫加熱流體入口及出口 | ||
L | H | 管螺紋連接 | 法蘭連接 | |||
16 ~ 40 | 15 | DN15×DN20 | 170 | 250 | NPT? | DN15 |
20 | DN20×DN25 | 190 | 292 | NPT? | DN15 | |
25 | DN25×DN32 | 210 | 340 | NPT? | DN15 | |
32 | DN32×DN40 | 230 | 338 | NPT? | DN15 | |
40 | DN40×DN50 | 260 | 360 | NPT? | DN15 | |
50 | DN50×DN65 | 300 | 410 | NPT? | DN15 | |
65 | DN65×DN80 | 340 | 440 | NPT? | DN15 | |
80 | DN80×DN100 | 380 | 540 | NPT? | DN15 | |
100 | DN100×DN125 | 430 | 560 | NPT? | DN15 | |
125 | DN125×DN150 | 490 | 625 | NPT? | DN20 | |
150 | DN150×DN200 | 550 | 720 | NPT? | DN20 | |
200 | DN200×DN250 | 570 | — | NPT? | DN20 | |
表中A表示法蘭內徑的公稱尺寸，B表示法蘭其他尺寸的公稱尺寸 | ||||||
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體材質及介質溫度等，本產品在關閉后冷卻，使閥內件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
